Vysokoteplotné tepelné čerpadlo voda/voda s prírodným chladivom R290

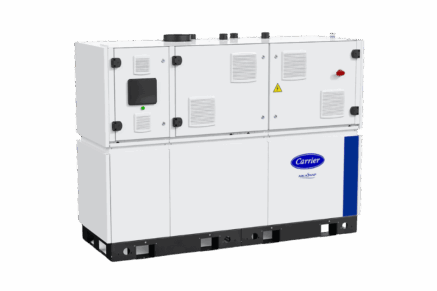

Carrier AquaSnap 61WH je tepelné čerpadlo voda/voda určené na vykurovanie a prípravu teplej vody v obytných aj komerčných objektoch. Využíva prírodné chladivo R290 s GWP 0,02 (AR6) a ponúka stabilný, predvídateľný výkon počas celého roka, tichú prevádzku a výstupnú teplotu vody až 78 °C.

Vďaka modulárnej konštrukcii je vhodné pre novostavby, aj rekonštrukcie existujúcich vykurovacích systémov a náhradu kotlov.

Kľúčové vlastnosti

• Prírodné chladivo R290 s GWP 0,02 (AR6), ODP = 0, bez PFAS
• Technológia voda/voda pre stabilné prevádzkové podmienky
• Výkon vykurovania 50 – 824 kW
• Výstupná teplota vody až 78 °C
• Teplota zdroja až do –15 °C (s voliteľnou verziou pre nemrznúcu zmes)
• Invertorové kompresory a čerpadlo s variabilnými otáčkami
• Nízka náplň chladiva (menej ako 3 kg na okruh)
• SCOP až o 23 % a SEER až o 27 % vyššie oproti predchádzajúcej rade
• Modulárne riešenie – kapacitu je možné rozširovať pridaním jednotiek
• Nočný režim a 3 voliteľné akustické úrovne
• Ovládanie SmartVu™ so 7″ dotykovou obrazovkou
• Komunikácia Modbus a BACnet v štandarde

Riešenie pre novostavby, aj rekonštrukcie

AquaSnap 61WH je navrhnutý tak, aby sa prispôsobil rôznym typom projektov. Vďaka teplote vody až 78 °C je vhodný aj pri modernizácii objektov a náhrade kotlov, vrátane systémov s radiátormi.

Využitie v systémoch

• radiátorové vykurovacie sústavy
• nízkoteplotné a zmiešané vykurovacie systémy
• vysokoteplotná príprava teplej vody (TÚV)
• systémy s ochranou proti legionelám
• vykurovanie až v dvoch zónach s vlastnými časovými programami
• spolupráca s kotlom a externými ohrievačmi

Vysoká výstupná teplota vody až 78 °C

Jednou z hlavných predností AquaSnap 61WH je výstupná teplota vody až 78 °C.

Tepelné čerpadlo tak môže byť vhodným riešením aj pri rekonštrukciách, kde je potrebné nahradiť existujúci kotol bez kompletnej výmeny vykurovacích telies.

Vysoká teplota vody umožňuje prípravu teplej vody a podporuje prevádzku vhodnú pre systémy s riadením rizika legionely. Ovládanie obsahuje integrovanú funkciu ochrany proti legionelám.

Prírodné chladivo R290

AquaSnap 61WH využíva R290 – prírodné chladivo s veľmi nízkym potenciálom globálneho otepľovania (GWP = 0,02 podľa AR6).

Použitie R290 pomáha pripraviť sa na postupný prechod na chladivá s nižším GWP a elektrifikáciu vykurovania. Jednotka bola vyvinutá s ohľadom na požiadavky F-Gas a Ecodesign. Znížená náplň chladiva v porovnaní s jednotkami podobného výkonu prispieva k spoľahlivosti prevádzky.

Modulárna konštrukcia a rastúca kapacita

AquaSnap 61WH sa prispôsobí veľkosti, dispozícii aj budúcim potrebám projektu. Pri výkone od 50 do 824 kW je možné zvoliť presnú potrebnú kapacitu a v budúcnosti ju rozšíriť pridaním ďalších jednotiek.

• 050P – 100P a 102P – 200P – samostatné jednotky
• 230P – 800P – modulárna ponuka
• sekvencér a režim lead/lag až pre 4 jednotky
• jednoduchšia integrácia do technickej miestnosti a vyššia redundancia

Modulárne riešenie je vhodné pre modernizácie, rozšírenia aj postupné investície.

Efektívna a tichá prevádzka

• invertorové scroll kompresory optimalizované pre R290
• vstavaný hydraulický modul s čerpadlom Greenspeed s variabilnými otáčkami (voliteľné)
• SCOP až o 23 % a SEER až o 27 % vyššie oproti predchádzajúcej rade
• zníženie uhlíkovej stopy až o 99 % oproti predchádzajúcej rade
• nočný režim v štandarde, voliteľné nízko- a veľmi nízkohlučné vyhotovenie
• certifikácia Smart Grid Ready

Vďaka nízkej hlučnosti je riešenie vhodné aj pre obytné, zdravotnícke a ubytovacie prostredie.

Jednoduchá inštalácia a servis

Jednotka má kompaktnú pôdorysnú plochu a všetka obsluha a údržba prebieha spredu. Ušetrí sa tak cenný priestor v technickej miestnosti.

• inštalácia k stene alebo do rohu*
• inštalácia v rade alebo chrbtom k chrbtu*
• viacsmerné hydraulické a elektrické prípojky, aj zhora*

*V závislosti od konfigurácie jednotky a zvolených doplnkov.

Bezpečnosť

• vetraný kryt podľa EN 378
• menej ako 3 kg chladiva na okruh
• poistný ventil proti zamrznutiu v štandarde
• detektor úniku chladiva a odsávací ventilátor (voliteľné príslušenstvo)

Inteligentné ovládanie

Ovládanie SmartVu™ so 7″ dotykovou obrazovkou umožňuje monitoring v reálnom čase a pohodlnú správu celého systému:

• riadenie kotla, TÚV a až dvoch vykurovacích zón s týždennými programami
• podpora až troch externých ohrievačov a suchého chladiča 09PE
• zobrazenie tlaku a prietoku, hlásenie únikov, záznam porúch
• pripojenie cez Ethernet, Modbus a BACnet
• vzdialené ovládanie (štart/stop, dvojitá požadovaná hodnota, obmedzenie odberu)

Technické parametre

Oblasti použitia

AquaSnap 61WH je vhodný najmä pre:

• rodinné a bytové domy
• náhradu existujúcich kotlov
• komerčné budovy
• hotely a ubytovacie zariadenia
• zdravotnícke zariadenia
• priemyselné aplikácie
• novostavby a rekonštrukcie
• systémy s vysokoteplotnou teplou vodou a ochranou proti legionelám

Premyslené riešenie pre vysokoteplotné vykurovanie

Carrier AquaSnap 61WH spája R290, výstupnú teplotu vody až 78 °C, modulárnu kapacitu a tichú prevádzku. Je navrhnutý ako flexibilné riešenie pre nové inštalácie aj modernizáciu vykurovacích systémov.
