Kompaktný rooftop systém s chladivom R-454C pre vykurovanie, chladenie a vetranie

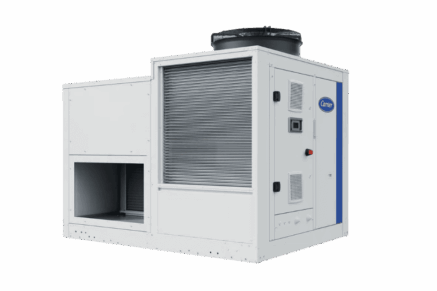

Carrier WeatherFlex 50FC R-454C je kompaktná a autonómna rooftop jednotka typu vzduch/vzduch, určená na vykurovanie, chladenie, vetranie a úpravu kvality vzduchu v komerčných a priemyselných objektoch.

Reverzibilné tepelné čerpadlo s chladivom R-454C, variabilnými scroll kompresormi a EC ventilátormi kombinuje vysokú sezónnu účinnosť, flexibilnú konfiguráciu a jednoduchú inštaláciu. Jednotka je navrhnutá ako kompletné plug-and-play riešenie, ktoré sa pripája priamo na vzduchotechnické potrubie bez potreby samostatných vnútorných jednotiek.

Kľúčové vlastnosti

• Chladivo R-454C s GWP 148
• Vykurovanie aj chladenie v jednom systéme
• Menovitý chladiaci výkon 23,1 – 49,1 kW
• Menovitý vykurovací výkon 22,2 – 49,9 kW
• Prietok vzduchu až 13 000 m³/h
• Variabilné scroll kompresory
• EC ventilátory s variabilnými otáčkami
• Vysoká sezónna účinnosť SEER/SCOP
• Plug-and-play koncepcia
• Široké možnosti konfigurácie prívodu a odvodu vzduchu
• Možnosť free-coolingu a spätného získavania tepla
• Možnosť filtrácie až do F9
• Integrácia do BMS cez Modbus a BACnet
• Prevádzka pri vonkajšej teplote až do -18 °C WB
• Kompaktné riešenie pre nové aj rekonštruované objekty

Vykurovanie, chladenie a vetranie v jednej jednotke

WeatherFlex 50FC R-454C integruje do jedného zariadenia funkcie vykurovania, chladenia, ventilácie a úpravy vzduchu. Reverzibilná prevádzka umožňuje využívať jednotku ako tepelné čerpadlo vzduch/vzduch počas celého roka.

Vďaka priamemu napojeniu na vzduchotechnické potrubie nie sú potrebné samostatné vnútorné jednotky ani potrubné rozvody chladiva medzi vonkajšou a vnútornou časťou systému. To zjednodušuje návrh aj montáž a šetrí priestor v objekte.

R-454C s nízkym GWP

Carrier WeatherFlex 50FC využíva chladivo R-454C triedy A2L s GWP 148. V porovnaní s chladivami s vysokým GWP prináša výrazne nižší potenciál globálneho otepľovania a je navrhnuté s ohľadom na aktuálne a budúce požiadavky na chladivá v rooftop aplikáciách.

R-454C má podľa podkladov Carrier o 98 % nižší GWP než R-410A a o 70 % nižší GWP než R-454B.

Vysoká sezónna účinnosť

Jednotka využíva variabilný scroll kompresor, EC ventilátory a výmenník na sacej strane chladiaceho okruhu (SLHX). Variabilná regulácia výkonu umožňuje prispôsobovať výkon aktuálnej potrebe objektu a optimalizovať spotrebu energie najmä pri čiastočnom zaťažení.

V závislosti od výkonovej veľkosti dosahuje 50FC R-454C pri štandardnej konfigurácii SEER 4,55 – 5,19 a SCOP 3,56 – 3,69.

Flexibilná konfigurácia podľa projektu

WeatherFlex 50FC R-454C je možné prispôsobiť konkrétnym požiadavkám projektu. K dispozícii sú rôzne konfigurácie prívodu a odvodu vzduchu, možnosti práce s čerstvým vzduchom, free-cooling, aktívne alebo pasívne spätné získavanie tepla a rôzne úrovne filtrácie.

Jednotku je možné vybaviť napríklad filtráciou G4 + F7 alebo M6 + F7 / F7 + F9, snímačmi kvality vzduchu, reguláciou pretlaku či doplnkovým vykurovaním.

Vhodné pre nové aj rekonštruované objekty

Kompaktná konštrukcia a široké možnosti konfigurácie robia z WeatherFlex 50FC R-454C flexibilné riešenie pre rôzne komerčné a priemyselné aplikácie.

Je vhodný najmä pre:

• výrobné a priemyselné objekty
• obchodné a komerčné priestory
• sklady a logistické objekty
• administratívne budovy
• objekty s požiadavkou na vysoký prietok vzduchu
• nové projekty
• rekonštrukcie existujúcich rooftop systémov

Inteligentná regulácia a konektivita

Riadiaci systém Carrier 50FC umožňuje reguláciu režimu vykurovania, chladenia, automatickej prevádzky a ventilácie. Súčasťou systému je webový nástroj C.FIELD na uvedenie jednotky do prevádzky a monitoring.

Jednotku je možné integrovať do systémov riadenia budovy prostredníctvom komunikácie Modbus a BACnet. Pre rozsiahlejšie inštalácie sú k dispozícii aj riešenia BOSSmini, BOSS a vzdialený monitoring ABOUND HVAC Performance.

Prevádzka v širokom rozsahu teplôt

WeatherFlex 50FC R-454C je navrhnutý na celoročnú prevádzku. V režime vykurovania môže pri príslušnej konfigurácii pracovať pri vonkajšej teplote až do -18 °C WB, pričom výrobca uvádza prevádzkový rozsah vonkajšej teploty do +50 °C v režime chladenia.

Pri vonkajších teplotách pod 5 °C WB výrobca odporúča zvážiť doplnkový zdroj vykurovania podľa konkrétnej aplikácie.

Technické parametre

* Prevádzkové podmienky závisia od konfigurácie jednotky a konkrétnej aplikácie.

Rooftop riešenie pre náročné komerčné a priemyselné aplikácie

Carrier WeatherFlex 50FC R-454C spája vykurovanie, chladenie, ventiláciu a úpravu vzduchu v jednom kompaktnom zariadení. Vďaka chladivu R-454C, variabilnej regulácii výkonu a širokým možnostiam konfigurácie predstavuje flexibilné riešenie pre nové aj rekonštruované komerčné a priemyselné objekty.
